Bunddæk konstruktion – U-værdi
Statiske beregninger Egeskoven 5
Jordbund
Odsherred Kommune
Uddrag
Fundamenter
Dimensioner af punktfundamenter
Under primære bærende vægge (grønne):
Kvadratisk: 550 x 550 mm
Alternativ: Ø620 mm (rundt fundament) .
Under midterlinjen (to gavle og væg mellem køkken og daybed) (røde):
Kvadratisk: 480 x 480 mm
Alternativ: Ø540 mm (rundt fundament) .
Langs facaderne (10 fundamenter i alt) (turkis/blå):
Kvadratisk: 370 x 370 mm
Alternativ: Ø420 mm (rundt fundament) .
Fundamentets dybde
Alle fundamenter udføres til en dybde af minimum:
1,3 m under terræn, hvis jordens styrke tillader det.
Alternativt 1,2 m under terræn, for jord med en styrke svarende til cₐᵤₖ = 110 kN/m² for ler eller en friktionsvinkel på mindst 37° for sand .
Belastning og sikkerhed
Fundamenternes udnyttelsesgrad er generelt holdt omkring 80% for at sikre tilstrækkelig bæreevne og modvirke skadelige sætninger. Eksempel:
– For fundamenterne under midterlinjen (480 x 480 mm) er den beregnede udnyttelsesgrad 81,4% .
– For facadelinjer (370 x 370 mm) er den beregnede udnyttelsesgrad 83,5% .
Den samlede betonmængde for de 15 fundamenter er:
Kvadratiske fundamenter: 4.157 m³
Runde fundamenter: 4.168 m³
Placeringen af punktfundamenterne er vist i flere tegninger og dokumenter:

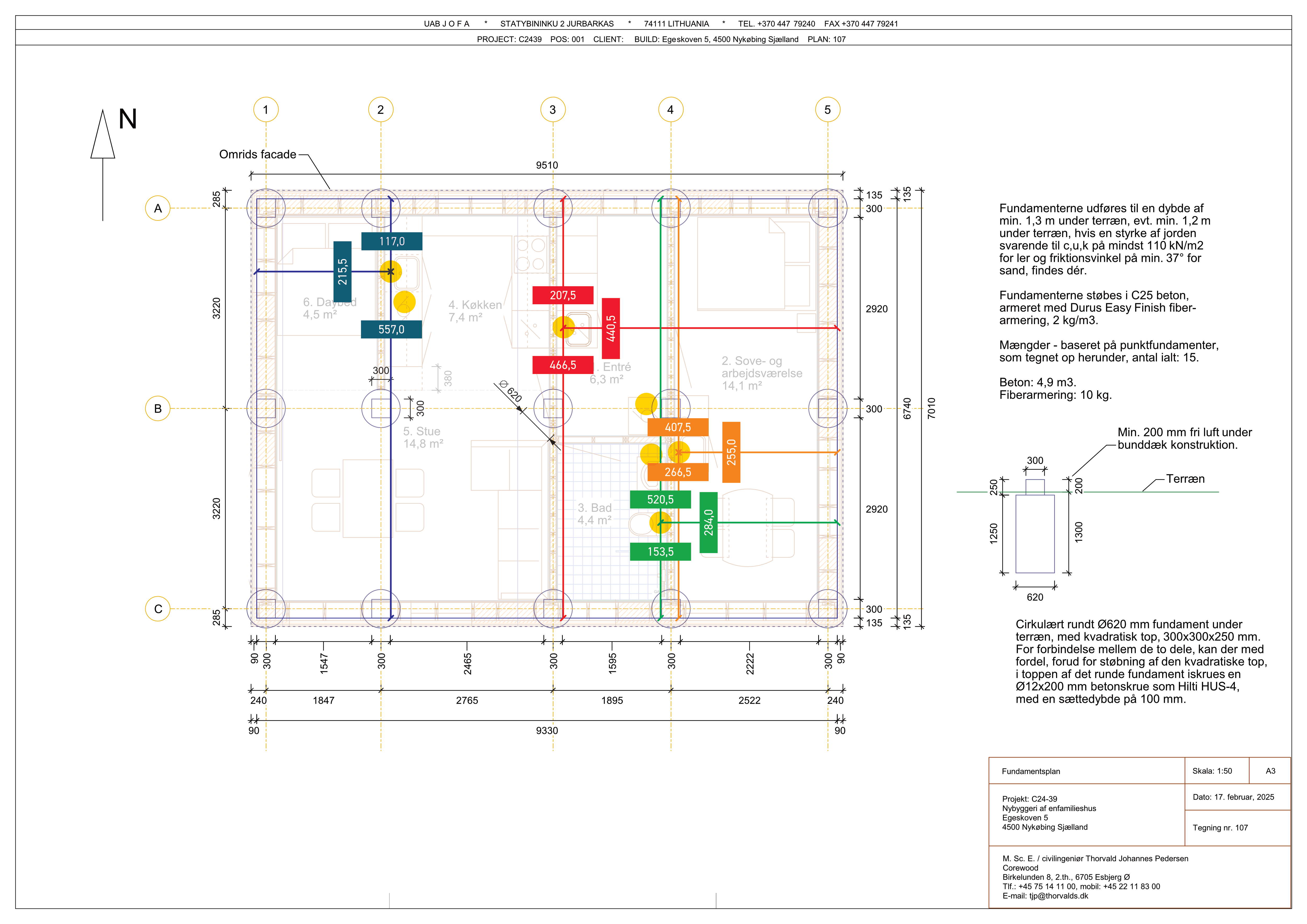

Fundamentsplan (Tegning nr. 007) i “KON tegningssæt”:
Fundamentsplanen viser placeringen af punktfundamenterne med detaljer om deres dimensioner og afstande .
Principdetaljer for fundamenter:

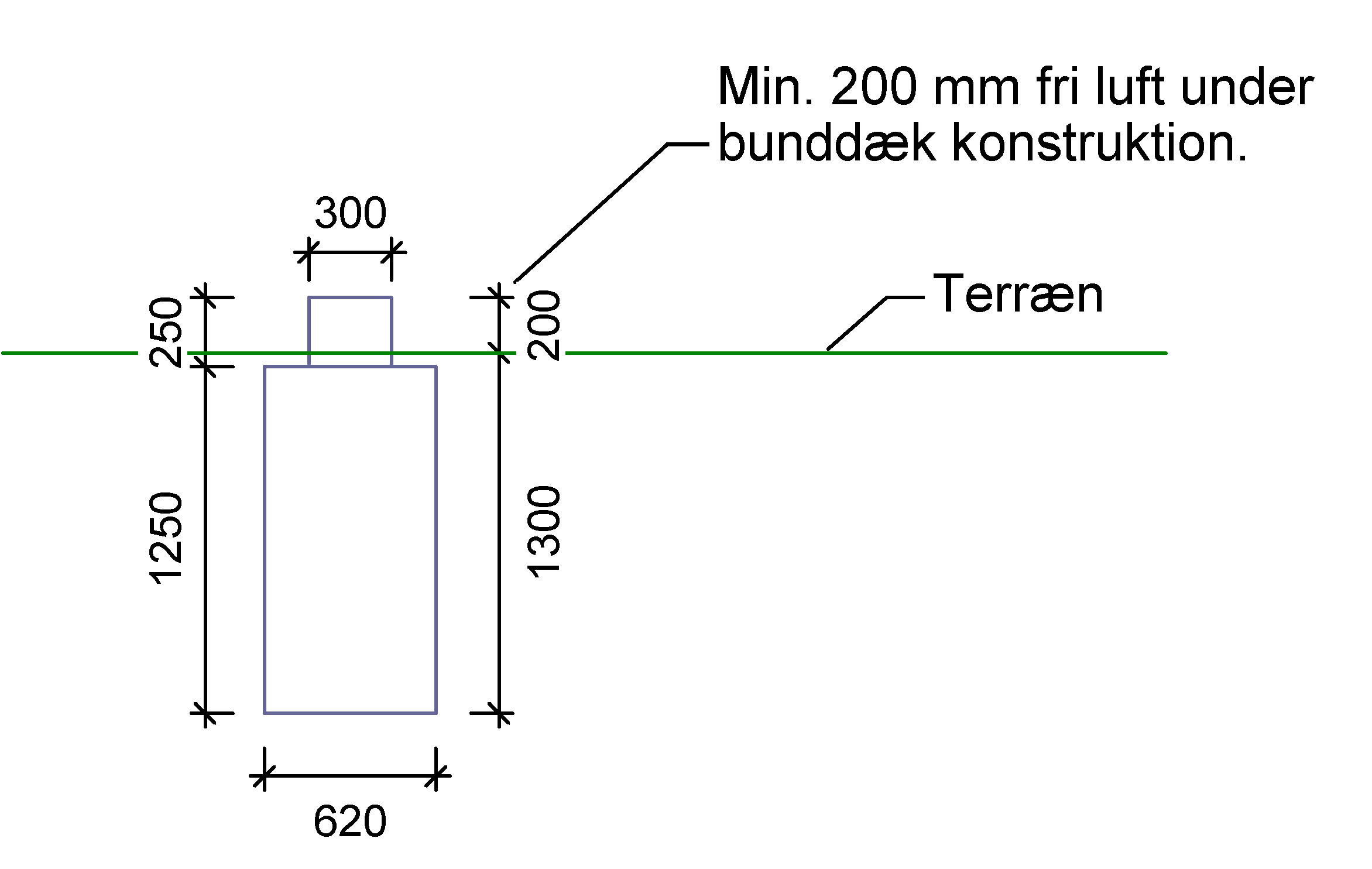

Tegning nr. 021: Detalje af fundament og ydervæg .
Tegning nr. 022: Fundament ved dør/vindue .
Tegning nr. 023: Fundament ved indvendig væg .
Disse tegninger giver både oversigtskort over fundamenternes placering og specifikke detaljer om konstruktionen af fundamenterne.
Vand og kloak

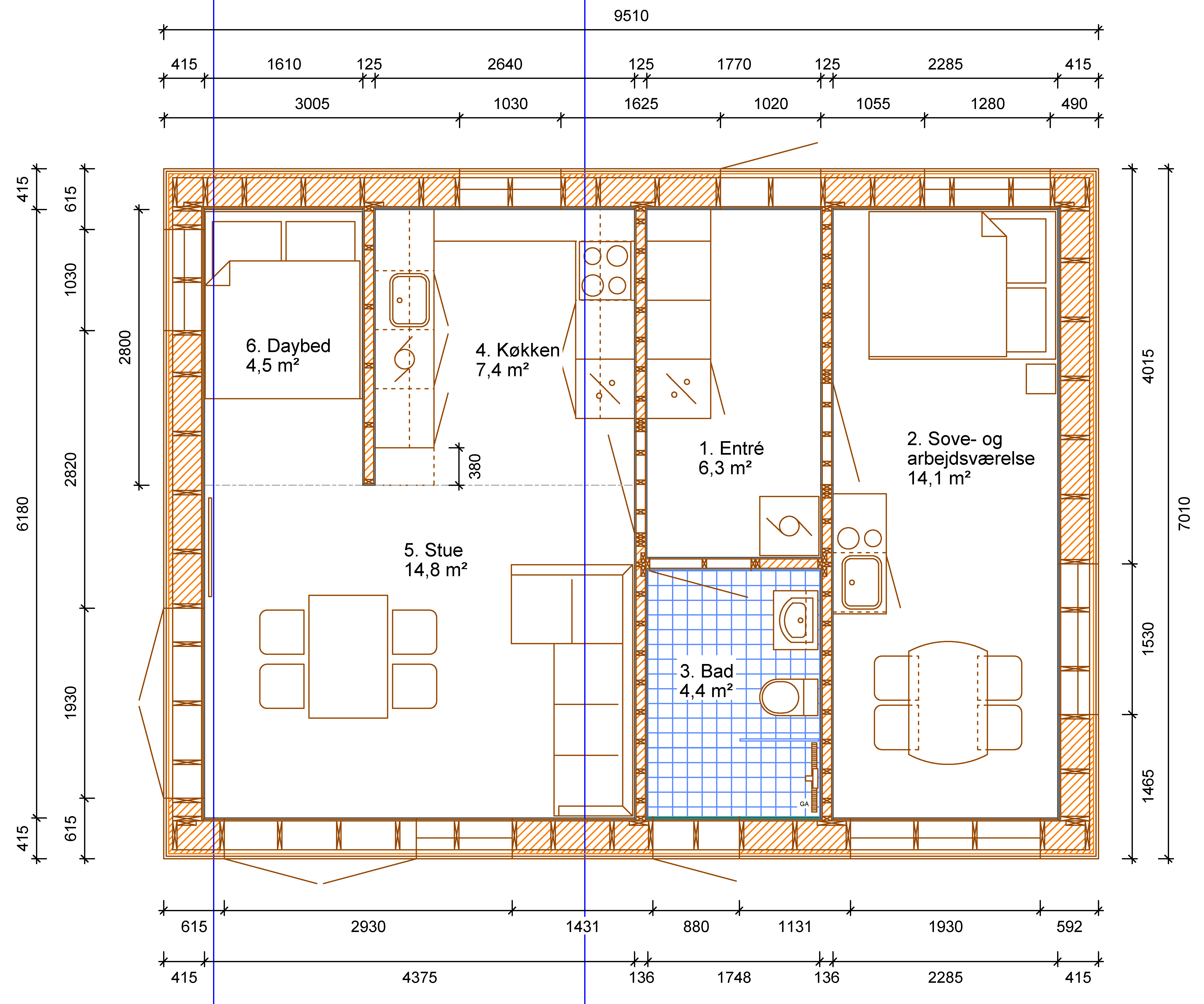

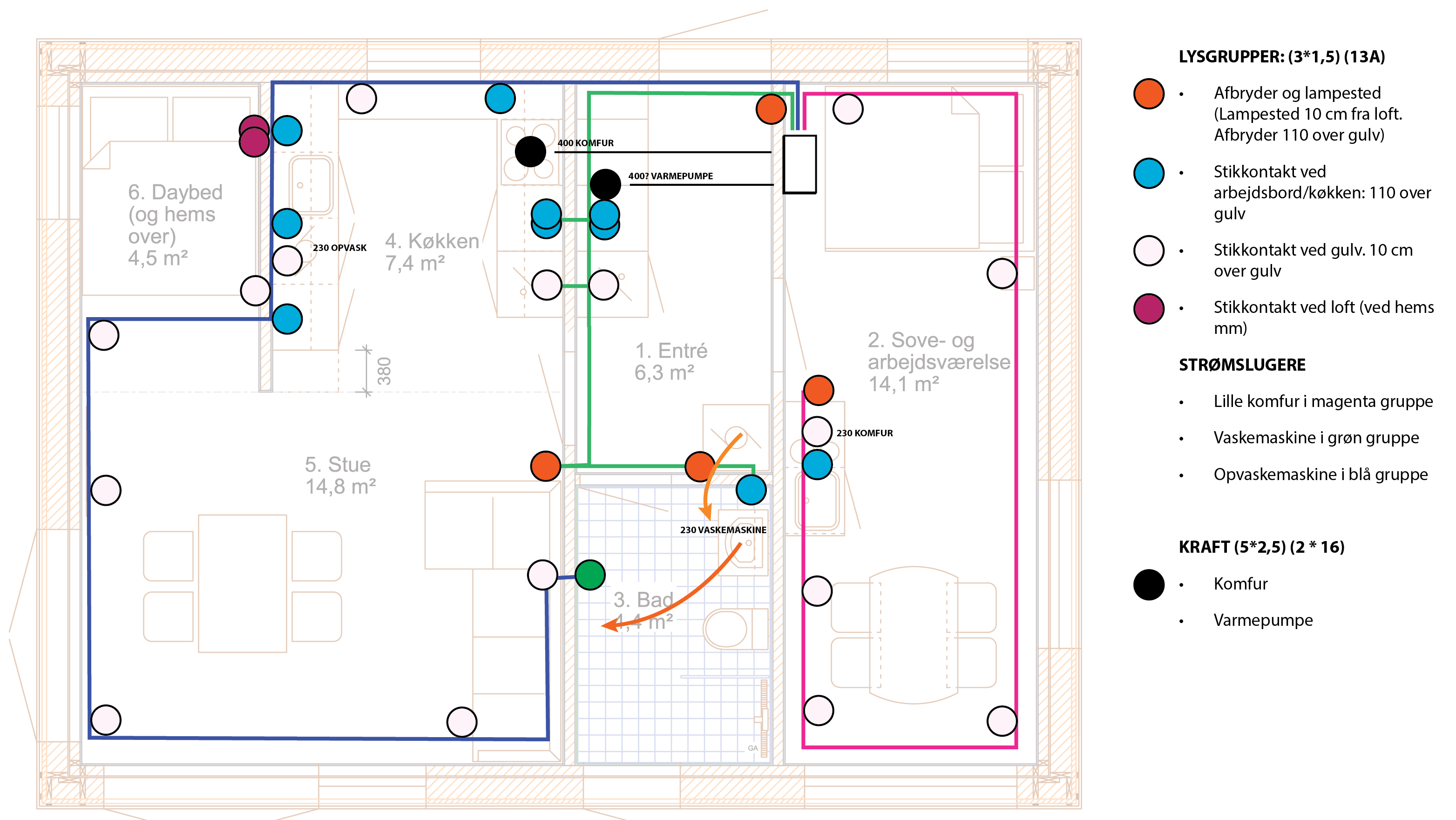

Herunder en oversigt over hus kombineret med fundament.
